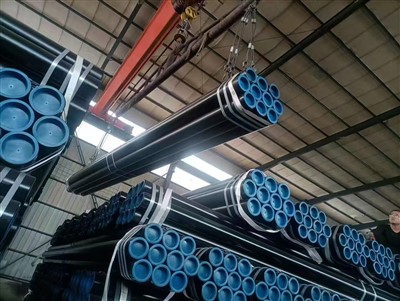

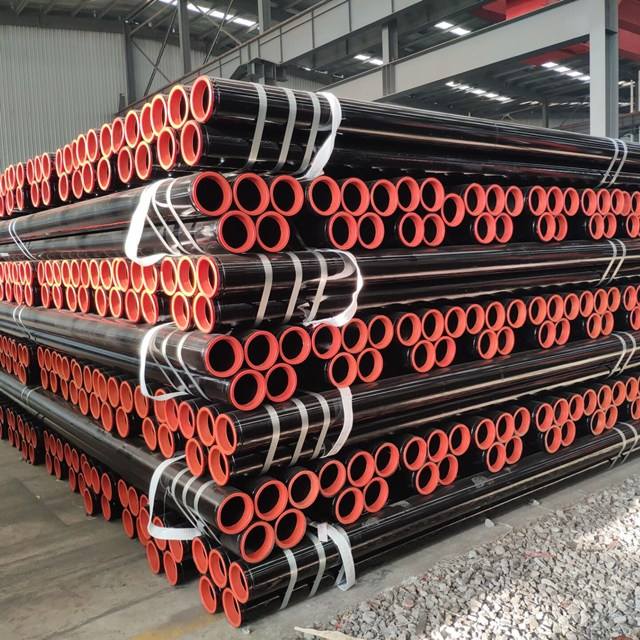

API 5L Gr.B SMLS 탄소강관



API 5L은 American Petroleum Institute에서 발행한 파이프라인 강철 사양으로, 이음매 없는 공정과 용접 공정의 두 가지 제조 공정을 다루고 있습니다. 그 중 B등급(L245)은 가장 기본적인 강종 중 하나이자 전 세계적으로 가장 널리 사용되는 파이프라인 강종이다.

API 5L 등급 B 이음매없는 강관은 열간 압연 또는 냉간 인발 공정을 통해 제조되며 세로 용접이 없습니다. 따라서 압력-지탱 능력과 구조적 완전성 측면에서 고유한 이점이 있으며 특히 다음과 같은 경우에 적합합니다.



• 고압-석유 및 가스 장거리-파이프라인
• 천연가스 수집 및 운송 파이프라인 네트워크
• 석유화학 플랜트 구역 내 공정 파이프라인
• 대구경-급수 공급 또는 슬러리 파이프라인



벽 두께가 25.0mm 이하인 API 5L 등급 B(L245) 이음매 없는 강관의 경우 PSL 1 등급에서 요구하는 화학 조성은 다음 표와 같습니다. 이 표는 API 5L 4판 표준의 원래 표 1에서 직접 인용되었습니다.



표 1 – t가 25.0mm(0.984인치) 이하인 PSL 1 파이프의 화학 성분 – 이음매 없는 파이프

강철 등급	C(최대)	망간(최대)	P(최대)	S(최대)	V	NB	티
L245 또는 B	0.28	1.20	0.030	0.030	c,d	c,d	d



참고 사항(API 5L 46판 기준):

• c– 달리 합의하지 않는 한, 니오븀(Nb)과 바나듐(V)의 합은 0.06% 이하여야 합니다.
• d– 달리 합의하지 않는 한, 지정된 최소 인장 강도가 480MPa(70,000psi)를 초과하는 강철 등급의 경우 최대 티타늄(Ti) 함량은 0.04%이어야 하며, 합의에 따라 다른 등급의 경우 0.04% 이하여야 합니다.



등급 B PSL 1 이음매 없는 파이프에 대한 탄소 등가물(CE₁IW):

CE₁IW=C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15



일반적으로 등급 B의 경우 0.43 이하이며 대부분의 벽 두께에 대해 예열 없이 우수한 용접성을 보장합니다.



중요 사항:에 따르면API 5L 46판 표 4, t가 25.0mm 이하인 등급 B(L245) PSL 1 이음매 없는 파이프의 올바른 최대 탄소 함량은 다음과 같습니다.0.28%.





벽 두께가 25.0mm를 초과하는 경우 API 5L 표준은 두꺼운-벽 파이프의 저온-인성과 수소-유발 균열(HIC) 저항성을 보장하기 위해 화학 성분에 더 엄격한 제어 요구 사항을 부과합니다.

벽 두께	최대 탄소(C)	망간(Mn) 최대	추가 요구사항
t 25.0mm 이하	0.28%	1.20%	표준 PSL 1 제한이 적용됩니다.
티 > 25.0mm	일반적으로 낮음(예: 0.22~0.24%)	경도를 제어하도록 조정됨	CE는 제한될 수 있습니다. 종종 충격 테스트가 필요함



벽 두께가 25.0mm를 초과하는 경우 다음을 지정하는 것이 좋습니다.PSL 2또는 요청기술 납품 계약적절한 저온-인성을 보장합니다.





API 5L 표준은 파이프라인 강관을 PSL 1과 PSL 2의 두 가지 제품 사양 등급으로 분류합니다. PSL 2에 대한 요구 사항은 더욱 엄격합니다.



표 – 등급 B(L245)에 대한 PSL 1과 PSL 2 비교

매개변수	PSL 1(표준)	PSL 2(향상)
화학적 한계	덜 엄격함	더 제한적(낮은 C, P, S)
인장강도	최소값만	최소 + 최대
항복 강도	최소값만	최소 + 최대
충격 인성	필요하지 않음(동의하지 않는 한)	필수(전체-크기 샤르피 V-노치)
NDE(비-파괴 시험)	선택 과목	필수적인
추적성	기본(열수)	전체(열 + 파이프 레벨)
일반적인 응용	육상, 보통 수준의 서비스	해양, 신맛 서비스, 중요 라인

권장 사항: 저온-환경이나 산성 서비스(H2S)의 경우 항상 API 5L 등급 B PSL 2를 지정하세요.







파이프라인 강관의 경우 인장 강도, 항복 강도 및 파단 후 연신율이 세 가지 핵심 지표입니다.



표 2 - API 5L 등급 B 이음매 없는 파이프의 기계적 특성

재산	PSL 1 요구 사항(최소)	PSL 2 요구 사항
항복강도(Rt₀.₅)	245MPa(35,500psi)	245~450MPa
인장강도(Rm)	415MPa(60,200psi)	415 – 655MPa
비율(Rm / Rt₀.₅)	1.00 이하(자동)	1.00 이하(자동)
신장(세로)	수식에 따라 계산됨	동일합니다. 더 엄격한 제어가 가능합니다.



일반적인 실제 값(PSL 1의 생산 데이터 기준):

항복 강도: 280 – 350MPa

인장 강도: 450 – 520MPa

신장: 28 – 35%



충격 인성(PSL 2, 일반적으로 0도에서):

평균: 40J 이상(전체-크기 표본)

개인: 30J 이상







API 5L 등급 B 이음매 없는 강철 파이프는 DN6(1/8″)에서 DN1200(48″)까지의 전체 크기 범위로 제공되며 벽 두께는 Schedule 10~Schedule 160 및 XXS(이중 두께)를 포함합니다.



표 3 – API 5L Gr의 공통 치수 B 이음매없는 탄소강 파이프

NPS(인)	외경(mm)	일정 40 (mm)	일정 80 (mm)	일정 160 (mm)	XXS(mm)
1/2	21.3	2.77	3.73	4.75	7.47
2	60.3	3.91	5.54	8.74	11.07
6	168.3	7.11	10.97	18.26	21.95
12	323.8	10.31	17.48	33.32	-



길이 옵션:

무작위 길이: 5 – 7미터(단일 무작위) / 9 – 13미터(이중 무작위)

고정 길이: 6m, 12m 또는 지정된 대로



최종 마감:

플레인엔드(PE)

베벨 끝(BE) – 맞대기-용접 표준

스레드 및 결합(T&C)





제조공정 : 열간압연 vs. 냉간인발



제조공정	직경 범위	벽 두께	일반적인 응용
열간압연(SMLS-HR)	대형(2″/60.3mm 이상)	중간~무거움	본선 송전 파이프라인
냉간 압연(SMLS-CD)	소형 ~ 중형(10″ / 273mm 이하)	얇음~중간	계측, 유압 라인



열간{0}}완제품 파이프는 압연된 상태로-공급됩니다. 냉간-인발 파이프에는 응력 완화 어닐링 또는 표준화가 필요합니다.







배송조건	설명	적용시
-롤링된 상태(AR)	추가적인 열처리 없음	기계적 요구사항을 충족하는 열간{0}}완성 파이프
정규화(N)	변태온도 이상으로 가열, 공랭	향상된 인성 또는 저온-서비스용
정규화 및 강화(NT)	정규화 + 단련	고압-압력이 있거나 중요한 응용 분야용
스트레스 해소(SR)	아임계 어닐링	냉간 인발-파이프용

추천:저온-온도 애플리케이션(0도 미만) 또는 PSL 2 요구 사항의 경우 다음을 지정하세요.정규화(N)배송상태.





테스트 및 인증: 추적 가능한 품질 보증



API 5L 등급 B 이음매 없는 강철 파이프의 각 배치는 다음 테스트를 통과해야 합니다.



• 화학적 분석: 열 수당 1회
• 인장 시험: 배치(로트)당 1회
• 수압 시험: 각 강관을 검사해야 합니다.
• 비-파괴 검사(NDT): PSL 2의 필수 요구 사항입니다. PSL 1의 선택 사항
• 크기 및 외관 검사 : 100% 무작위 검사

인증 문서:



• EN 10204 유형 3.1 – 공장 내부 검사 인증
• EN 10204 유형 3.2 - 제3자-독립 검사(예: SGS, BV, TUV, DNV, ABS)









석유 및 가스 또는 산업용 파이프라인 프로젝트용 API 5L 등급 B 이음매 없는 탄소강 파이프를 찾고 계시다면 빠른 견적을 제공할 수 있도록 다음 정보를 제공해 주십시오.



• 공칭 크기(NPS) 또는 외경(OD)
• 벽 두께(일정 또는 mm)
• 제품 사양 수준(PSL 1 / PSL 2)
• 단일 루트 길이(m) 및 총 수요량
• 엔드 유형(평평한 엔드/베벨 엔드/나사산)
• 납품현황(열간압연/노멀라이징)
• 필수 자격증 레벨 (3.1 / 3.2)
