API 5L X42 파이프란 무엇입니까?
API 5L은 American Petroleum Institute에서 발행한 파이프라인 강철 표준으로, 석유 및 천연가스 산업에서 유체 수송을 위해 사용되는 이음매 없는 용접 강철 파이프에 대한 기술 요구 사항을 규정합니다. 여기서 "X"는 파이프라인 강철을 나타내고 "42"는 이 강철 유형의 최소 항복 강도가 42,000psi(약 290MPa)임을 나타냅니다. 따라서 X42는 흔히 L290(ISO나 국내 규격의 브랜드명에 해당)으로도 불린다.

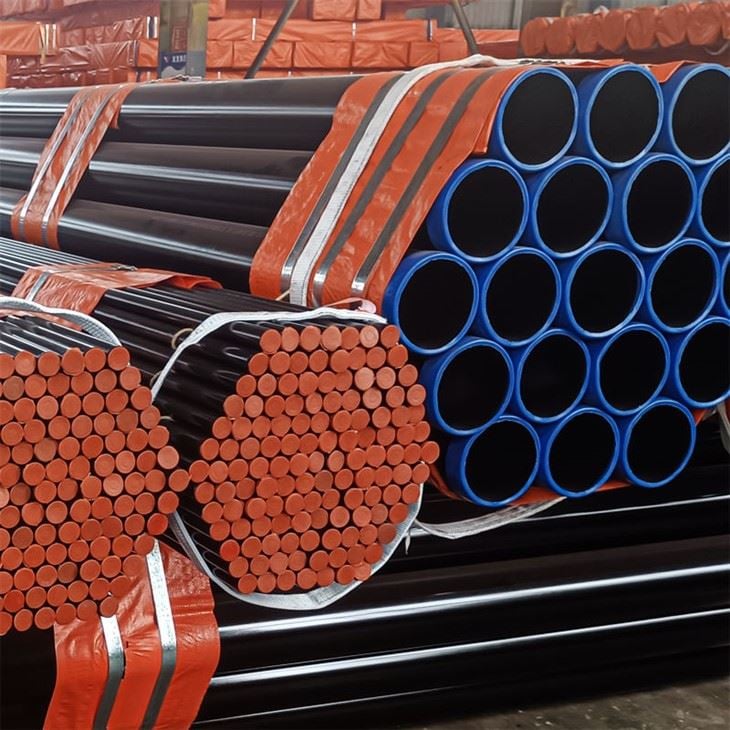

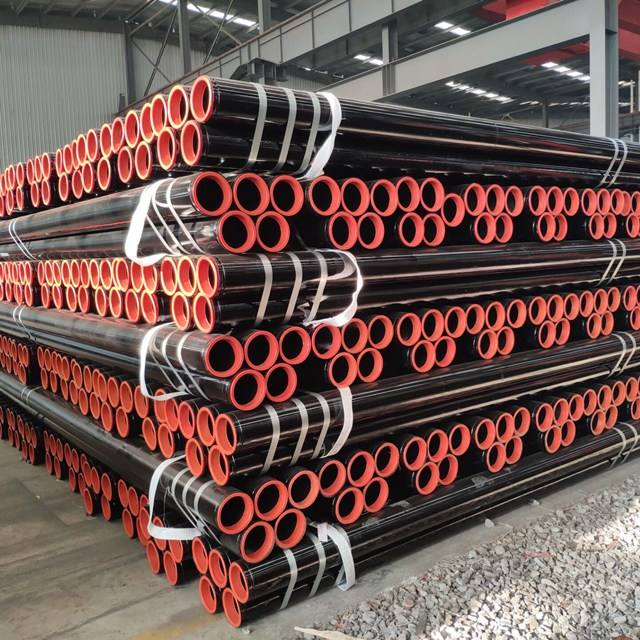

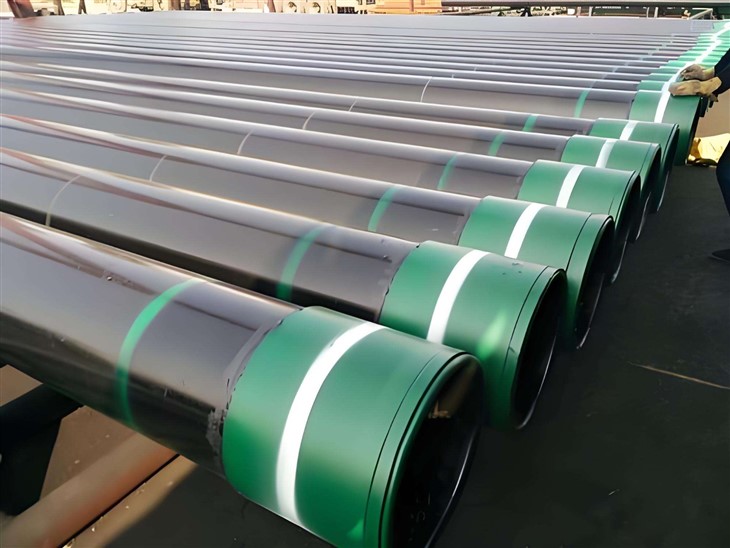

API 5L X42 PIPE는 이음매 없는 파이프(Seamless Pipe)와 용접 파이프(Welded Pipe)의 두 가지 유형으로 구분되며 둘 다 PSL 1(제품 사양 레벨 1) 범주에 속합니다. 일상적인 압력과 심각하지 않은 부식성 유체 운송 시나리오에 적합하며 성능과 경제성의 균형을 맞춘 최적의 소재입니다.
API 5L X42 파이프라인의 핵심 화학 성분
화학 성분은 파이프라인의 강도, 인성 및 용접 성능을 직접적으로 결정합니다. API 5L 표준에는 X42 파이프라인의 요소 콘텐츠에 대한 엄격한 제한이 있습니다. 다음은 PSL 1 등급 및 벽 두께 t 25.0mm 이하에 대한 화학 조성 요구 사항(질량 분율, %)입니다.
| 강종(강종명) | C 최대. | 최대 백만 | P 최대. | S 최대. | V 최대. | Nb 최대. | 티 최대. |
|---|---|---|---|---|---|---|---|
| L290 또는 X42 | 0.28 | 1.30 | 0.030 | 0.030 | d | d | d |
메모:
- 달리 합의하지 않는 한, Nb + V + Ti 0.15% 이하
- 일반 제한사항: Cu 0.50% 이하, Ni 0.50% 이하, Cr 0.50% 이하, Mo 0.15% 이하; 의도적인 붕소 첨가를 금지하고, 잔류 붕소 함량 B 0.001% 이하
- 망간 함량 보충 규칙: 지정된 최대값에 비해 탄소 함량이 0.01% 감소할 때마다 망간 함량은 0.05% 증가할 수 있습니다. X42 파이프의 경우 최대 망간 함량은 1.65%에 도달할 수 있습니다(표준 상한 요구 사항을 준수해야 함).
저-유황 및 저-인 설계는 파이프라인의 저온 취성 및 고온 취성 위험을 효과적으로 줄입니다. 한편, 적당한 탄소 등가량으로 인해 X42 파이프라인은 탁월한 현장 용접 성능을 발휘할 수 있으므로 복잡한 예열이나 후열 처리가 필요하지 않으므로 건설 비용이 크게 절감됩니다.-
API 5L X42 파이프라인의 기계적 특성
화학적 조성 외에도 기계적 특성은 파이프라인의 안전한 작동을 보장하는 핵심입니다. API 5L 표준에는 X42 파이프라인의 핵심 성과 지표에 대한 명확한 요구 사항이 있습니다.
- 항복 강도: 290MPa(42,000psi) 이상
- 인장 강도: 415MPa(60,000psi) 이상
- 신율: 21% 이상(표준 시편에 따라 측정)
- 흔들림{0}}충격 인성: 작동 환경 온도 요구 사항에 따라 상온 또는 저온 충격 테스트 보고서를 제공하여 추운 지역에서 파이프라인의 파손 방지 성능을 -보장할 수 있습니다.
이러한 특성을 통해 API 5L X42 파이프라인은 유체 운송 중 내부 압력, 외부 하중 및 환경 응력을 견딜 수 있을 뿐만 아니라 우수한 소성 변형 기능을 갖추고 국부적 응력 집중으로 인한 균열 위험을 피할 수 있습니다.
응용 시나리오
- 석유 및 가스 운송: 육상 석유 및 가스전 개발에서 일반적으로 사용되는 파이프 재료인 중저압 원유, 천연 가스 및 관련 가스를 위한 장거리 트렁크 및 분기 파이프라인입니다.
- 도시 및 산업용 유체 운송: 비부식성 유체 네트워크 시스템용 물 공급 및 배수, 산업 폐수, 증기, 압축 공기 등-.
- 석유 및 가스 수집 및 운송 시스템: 유전 내의 수집 파이프라인 및 물 주입 파이프라인은 기존 조건의 수집 및 운송 요구에 적합합니다.
- 파이프라인 엔지니어링 및 구조용 파이프: 일부 저압 구조 지지대, 파일 파이프 등의 시나리오에서는 일반 탄소강 대신 X42 파이프를 선택할 수도 있습니다.
심리스 vs. 용접: API 5L X42 파이프라인 선택 옵션 비교
API 5L X42 파이프는 이음매 없는 용접과 용접의 두 가지 제조 공정으로 제공됩니다. 다양한 프로젝트 요구 사항에 적합합니다.
| 특징 | 원활한 파이프 | 용접파이프 |
|---|---|---|
| 제조공정 | 견고한 원형 빌렛을 뚫은 후 열간 압연 또는 냉간 압연-하여 생산됩니다. 용접 이음매가 없습니다. | 강판을 관 모양으로 굴린 후 세로 방향으로 용접하여 만든 것입니다. 용접 이음새가 있습니다. |
| 벽 두께 균일성 | 벽 두께 공차가 약간 더 큽니다. 일반적으로 작은-~-직경 및 두꺼운 벽 적용 분야에 선호됩니다. | 벽 두께 균일성이 우수합니다. 큰-직경과 얇은-벽 애플리케이션에 이상적입니다. |
| 압력 등급 적합성 | 중압-~-압력 응용 분야에 적합합니다. | 중{0}}~-압력 적용 분야에 적합합니다. 용접 이음매 성능은 비파괴 검사(NDT)-후 신뢰할 수 있습니다. |
| 비용 및 리드타임 | 특히 소량 또는 특수 크기의 경우 리드 타임이 길어지고 비용이 높아집니다. | 리드 타임이 짧고{0}}대량 표준 크기의 경우 비용 효율성이 더 높습니다. |
대부분의 기존 석유 및 가스 운송 프로젝트에서 API 5L 표준을 준수하는 X42 용접 파이프는 용접부에 대한 비{2}}UT/RT(비파괴 테스트)를 거친 후 운영 요구 사항을 완전히 충족할 수 있으며 보다 비용 효율적인 옵션입니다.-
API 5L X42 파이프 구매에 대한 기관 인증 및 품질 보증
압력 파이프라인 재료인 API 5L X42 파이프의 품질은 프로젝트의 안전에 직접적인 영향을 미칩니다. 구매할 때 다음 인증 및 테스트에 특별한 주의를 기울여야 합니다.
- API 5L 인증: 공급업체는 API 로고를 사용할 수 있는 라이센스를 보유해야 하며, 제품에는 표준(MTC)에 규정된 품질 인증서가 첨부되어야 합니다.
- 화학 성분 및 기계적 성능 테스트: 파이프의 각 배치는 원소 함량, 강도 및 인성이 표준 요구 사항을 충족하는지 확인하기 위해 제련 분석 및 제품 분석 보고서를 제공해야 합니다.
- 비{0}}NDT(비파괴 검사): 용접 파이프는 용접 이음새에 대해 초음파(UT) 또는 방사선 촬영(RT) 검사를 받아야 하며, 이음매 없는 파이프는 내부 결함을 감지하기 위해 필요에 따라 와전류 검사 또는 초음파 검사를 받을 수 있습니다.
- 수압 테스트: API 5L 표준에 따라 압력 테스트를 수행하여 파이프의 압력-지지 용량과 밀봉 성능을 확인합니다.
- 부식 방지 처리: 사용 환경에 따라 3PE/2PE 부식 방지, 에폭시 콜타르 피치, 아연 도금 등의 처리 방법을 선택하여 파이프의 내식성을 강화하고 수명을 연장할 수 있습니다.
API 5L X42 파이프라인을 선택하는 이유는 무엇입니까?
- 균형 잡힌 성능과 신뢰성: 보통의 항복 강도, 탁월한 용접성 및 인성으로 대부분의 중저압 유체 운송 조건에 적합합니다.{0}}
- 탁월한 비용 효율성-: X42 소재는 강도가 높은 파이프라인 강철과 비교하여 비용이 저렴하고 시공 난이도가 낮으며 전체 수명 주기 비용이 더 좋습니다.
- 포괄적인 표준 시스템: API 5L 표준은 전 세계 석유 및 가스 산업에서 널리 인정받고 있습니다. 제품 품질, 검사 및 승인 절차가 명확하여 프로젝트 규정 준수 위험이 줄어듭니다.
- 안정적이고 성숙한 공급망: 전 세계적으로 수많은 API{0}}인증 공급업체가 있으며 API 5L X42 PIPE의 일반 사양 공급으로 충분하며 배송 시간을 제어할 수 있습니다.
석유 및 가스 운송 또는 유체 파이프라인 프로젝트를 위한 API 5L X42 파이프라인 공급업체를 찾고 계시다면 맞춤형 사양 견적, 완벽한 품질 인증 문서 및 전문 기술 지원을 제공해 드릴 수 있습니다. API 5L X42 파이프라인에 대한 공통 사양 및 선택 옵션 목록을 제공하시겠습니까?
